一、项目基本情况：

   工厂总面积约为5-6万平米，分10个区管理，400个点位播放音乐和应急广播。

二、根据项目需求，CDKPA音频广播具体设计如下：

本项目广播系统通过TCP/IP网络架构，基于网络为主干传输，分为10个管理区域，系统采用了CDKPA(希迪可)NT6数字TCP/IP网络音频解决方案。

整体实现功能概述：

1）   系统可实现定时广播，24小时自动运行，实现无人值守功能：管理员将每天不同时段需要播放的音乐和节目通过系统编程，事先设定好播放程序，系统即按排放列表实现全天候自动广播，可按不同分区需求编制多套作息方案，无需专人值守，完全做到全自动化控制。

2）   系统实现消防背景联动功能：当有紧急情况时，如火灾、重大事故、停电等，系统可进行紧急广播，背景音乐跟其它广播被强行默音。连入系统服务器及软件后即可进入消防联动状态，实现分区，终端，全区报警。

3）   系统可自动监听功能：通过软件实现可对任何状态下的区域或终端进行监听。实时掌握被监听区域、终端的工作情况及播放内容，而不需要跑前端区域勘察。

4）   系统可实现分控终端的随意填加，不受数量的限制：管理员在软件网络上的任意一个信息点上可随意添置工作站远程对任意指定的区域、广播点终端讲话、广播通知；增加的设备仅需要一个软件，而软件（服务器软件除外）可由管理员任意复制使用。多个管理员可同时对非呼叫状态下的任意一个或多个终端进行广播呼叫或播放录制好的节目。

5）   CDKPA 6600数字网络寻址广播系统采用：TCP/IP计算机网络进行共缆传输，无需重新布线，只要有RJ45接口的地方都可以接入广播系统，安装方便，配置灵活，没有距离的限制，无需有信号衰减的烦恼。

6）   CDKPA 6600数字网络寻址广播系统的终端设备无任务信号时自动进入省电模式：终端无任务时，自动进入省电模式，功耗小于5W，并且自动切断其控制下的功放电源达到省电以及延长设备使用寿命的目的。

7）  避雷功能：雷击时自动切断，保护机房内的设备不受损坏。

三、分为以下几个部分进行设计：

主控中心

1.前端音源设计：

系统多种音源（CD/DVD播放机、FM调谐器）供给整个工厂播放，丰富节目的播放选择。此多种节目音源考虑用受控型，受控于数字广播控制软件，实现定时打开播放器的电源，并定到某一曲目或者电台播放，实现节目管理上的全自动化。

2.主控控制部分：

    所有设备受控于CDK-6601数字广播软件，通过编程、控制广播、多路音源播放、消防报警等功能，配置一台监听主机，可以不出机房就能监听整个工厂的广播播出音质情况，及时排查故障。

3.终端信号处理部分：

广播信号采用TCP/IP为传输介质，在10个管理分区各设置一台数字广播终端，接入本地局域网，受控于主控中心，接收广播信息。系统安装方便、灵活，维护便捷。

四、消防广播联动设计：

配备数字广播消防主机，系统可以数字化处理相应的终端或分区、全区报警广播；当有紧急情况时，系统可进行紧急广播，背景音乐跟其它广播被强行默音。

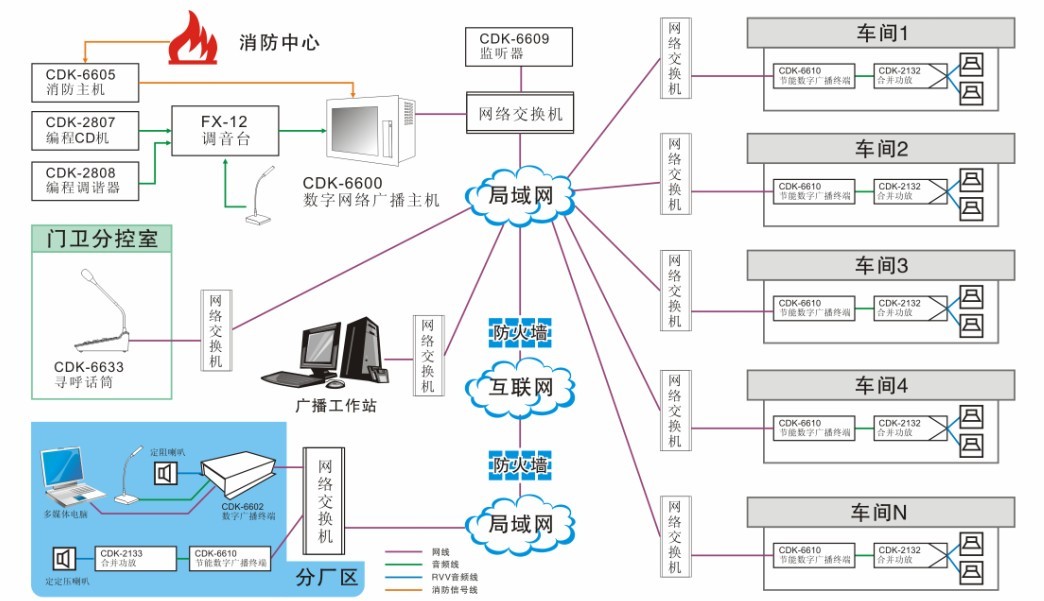

五、系统示意图：
